「好物分享」无风扇工控机

作者:SystemMaster   发布时间:2022-10-16 14:50:13

信息摘要 : 工控机是什么?其实工控机就是工业控制计算机。近几年又出来一个新词,叫做无风扇工控机。那什么又是无风扇嵌入式工控机呢?相比传统工控机更具有什么优势?苏州丹鹤带您详细了解一下

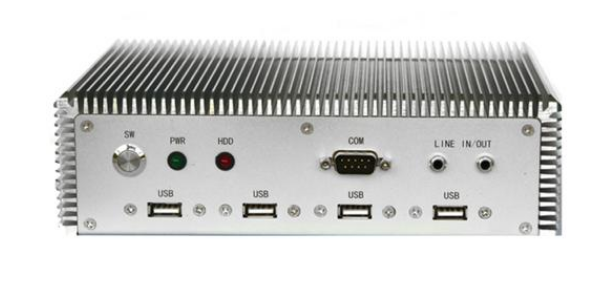

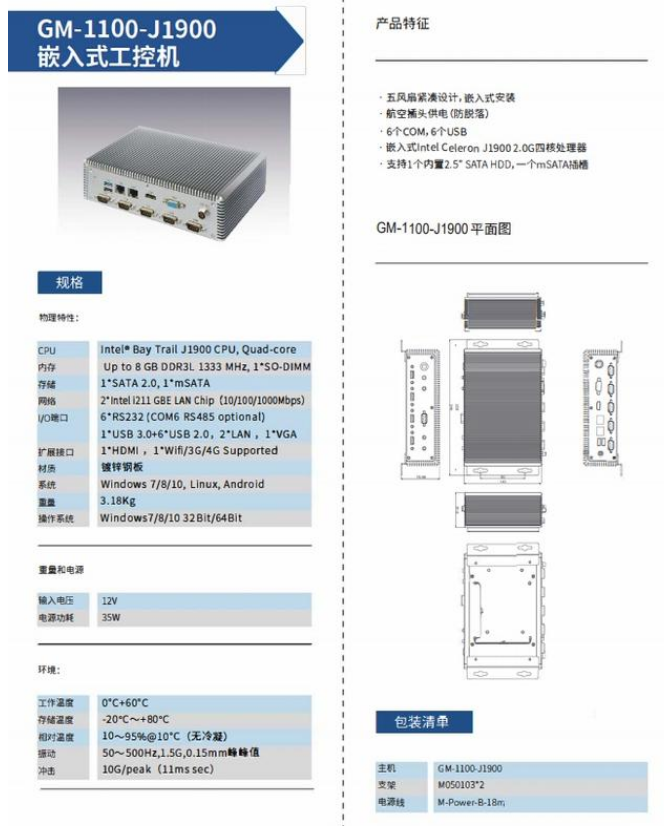

嵌入式工控机 GM-1100-J1900


工控机的结构上的不同
传统工控机采用4U等类型冷轧板机箱+金手指主板(全长或半长卡)+底板+大功率电源的组合方式
这样的结构会存在一些不稳定的因素:
(1)CPU卡要插到底板上会有接触不良现象,比如振动、运输过程松动、金手指氧化等均会导致无法开机;
(2)需要底板和CPU卡之间联接一些比如ATX信号线;
(3)CPU卡由底板供电,当底板出现问题时会影响CPU卡无法正常供电,导致系统不稳定(如底板供电电路设计的不合理);CPU为外插(PGA封装)方式,连接存在隐患,并需要风扇散热,风扇与CPU连接及使用寿命为最大安全隐患;
(4)供电电源功耗过大,电源需要风扇散热,当风扇出现故障时会导致电源及主板损坏;
(5)CPU卡+底板的结构会对装机带来麻烦(流费时间,要装底板在装CPU卡),影响工作效率,不利于大量的装机工作。


工控机的结构上的不同
传统工控机采用4U等类型冷轧板机箱+金手指主板(全长或半长卡)+底板+大功率电源的组合方式
这样的结构会存在一些不稳定的因素:
(1)CPU卡要插到底板上会有接触不良现象,比如振动、运输过程松动、金手指氧化等均会导致无法开机;
(2)需要底板和CPU卡之间联接一些比如ATX信号线;
(3)CPU卡由底板供电,当底板出现问题时会影响CPU卡无法正常供电,导致系统不稳定(如底板供电电路设计的不合理);CPU为外插(PGA封装)方式,连接存在隐患,并需要风扇散热http://www.cechina.cn,风扇与CPU连接及使用寿命为最大安全隐患;
(4)供电电源功耗过大,电源需要风扇散热,当风扇出现故障时会导致电源及主板损坏;
(5)CPU卡+底板的结构会对装机带来麻烦(流费时间,要装底板在装CPU卡),影响工作效率,不利于大量的装机工作。

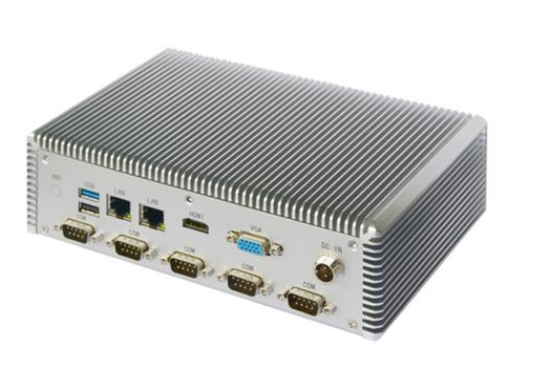

无风扇嵌入式工控机的结构采用全铝外壳+嵌入式主板+外置低功耗电源的组合方式

系统优点:
(1)全铝结构的外壳,使散热更充分,体积小、重量轻。便于安装携带。
(2)采用先进的嵌入式、低功耗CPU主板及最新嵌入式技术,和相关外设接口集成在CPU主板上,减少了联接问题,可避免相关松动问题
(3)嵌入式CPU主板采用单+5V或+12V直流供电方式,同时配有交流适配器,使现场电源供电方式更丰富,供电更可靠
(4)由于嵌入式主板的CPU采用BGA(板载)封装方式,无需顾虑连接问题,并采用免风扇设计,使可靠性大大提高,彻底解决了传统工控机散热不足及寿命问题
(5)对于客户安装时只需利用外接插口连接硬盘及内存,即可使用,缩短了装机时间,提高了工作效率。
总结:CPU卡与底板或外部接口存在大量的联接线,就导致系统联接松动或接错的问题,带来整个系统的不稳定(就如系统中有风扇);嵌入式工控机采用先进的技术,从根本上解决了传统工控机无法解决的问题,使系统更稳定,结构更精悍。
